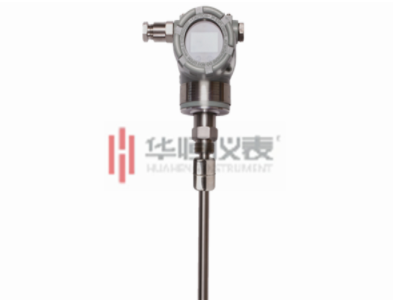

磁致伸縮液位傳感器是原來的傳感器基礎上開發了5位數顯，并且不需要接PLC顯示，自帶HART協議。該磁致伸縮液位傳感器為兩線制、多功能、浮子型，可以應用于普通或防爆環境下，適合于高精度要求的清潔液位的液位測量。磁致伸縮液位傳感器對于兩種不同液體之間的界位測量可以應用雙浮子型來進行測量。



　　磁致伸縮液位傳感器的測量原理：



　　傳感器工作時，傳感器的電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電流磁場。在磁致伸縮液位傳感器測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以地確定浮子所在的位置，即液面的位置。



　　磁致伸縮液位傳感器的應用指南：



　　用于石油、化工原料儲存、工業流程、生化、醫藥、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制，大壩水位，水庫水位監測與污水處理等等



　　磁致伸縮液位傳感器的優點：



　　1、可靠性強：采用波導原理，無機械可動部分，故無摩擦，無磨損。整個變換器封閉在不銹鋼管內，和測量介質非接觸，傳感器工作可靠，壽命長。



　　2、精度高：由于磁致伸縮液位計用波導脈沖工作，工作中通過測量起始脈沖和終止脈沖的時間來確定被測位移量，因此測量精度高，分辨率優于0.01%FS。



　　3、安全性好：磁致伸縮液位計的防爆性能高，可實現本安防爆或隔離防爆，特別適合對化工原料和易燃液體的測量。



　　4、易于安裝和維護簡單：磁致伸縮液位儀一般通過罐頂已有管口進行安裝，特別適用于地下儲罐和已投運儲罐的安裝，并可在安裝過程中不影響正常生產。



　　以上就是關于“磁致伸縮液位傳感器在測量上具有哪些原理”的全部?jī)?nèi)容，如有疑問，可以隨時聯系我們。
