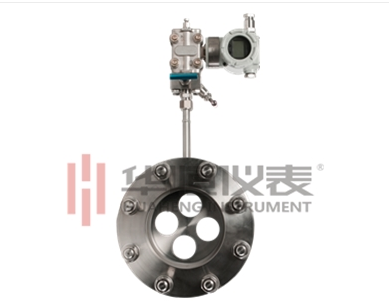

一體化節流式流量計是結合了十幾年來節流式流量計現場使用經驗和應用研究成果的新代差壓式流量儀表。產品采用優化整體結構設計，改變了傳統流量測量節流裝置分散部件現場安裝模式，使過去的個流量測量系統變成單臺流量測量儀表。產品可廣泛應用于蒸汽、氣、熱水、通用氣體、液體等各種流體的流量檢測和貿易計量。



　　產品具有以下優點：



　　多參數流量計：差壓、壓力、溫度采用HART協議數字信號進行流量測量和溫壓補償，流量計接線只需1根2芯電纜。



　　結構緊湊，安裝維護簡便，降低了故障率，提了儀表的動態性，是消除了現場“走導壓管”對測量的響，大大減少了安裝費用。



　　別適用于蒸汽流量的測量，具體體現在以下幾方面：



　　（1）蒸汽型采用ISA1932噴嘴，耐流速蒸汽的沖擊和磨損，不易變形，準確度長期可靠。



　　（2）配有“蒸汽取壓防凍隔熱裝置”（專利號ZL 2014 2 0673759.1），測量蒸汽時不再需要保溫和伴熱。



　　（3）“蒸汽取壓防凍隔熱裝置”徹底消除了由于正負壓側冷凝水的液位差所導致的預知的流量測量誤差。



　　配套的SLF系列流量計算機采用以下流量補償計算算法，量程比提到10:1（雙差變型量程比36:1）：



　　（1）采用GB/T2624-2006標準迭代算法，實時動態計算流出系數C、流束可膨脹系數ε。



　　（2）蒸汽密度計算采用IFC1997公式，適應蒸汽的過熱、飽和全部狀態。



　　（3）氣壓縮因子計算符合GB/T17747.2-1999標準（等同AGA8號報告）。



　　（4）通用氣體壓縮系數Z按照雷德利克—孔（Redlich-Kwong）方程。



　　（5）氣體濕度補償計算，可測量出濕氣體流量和濕氣體中干部分的流量。



　　（6）具有HART協議接口，差壓、壓力、溫度采用HART協議數字信號；差壓數據不受差變用戶量程的限制，避了流量增大所導致的差變量程的問題。



　　（7）氣、蒸汽、熱水等載能介質的能量計量。



　　具有法蘭式、對夾式、焊頸式等多種管道連接方式，適用于各種場合和用戶要求。
