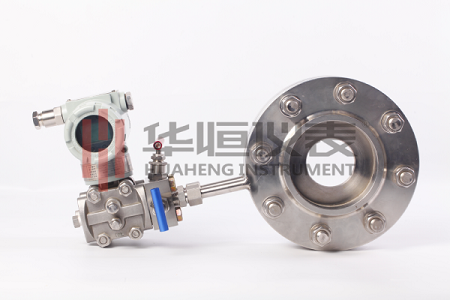

在流體流量測量中孔板流量計是較為普遍的流量計，次使用孔板流量計的企業中有很多對孔板流量計如何安裝、調試還比較生疏，下面小編對孔板流量計的安裝要求及如何調試做簡要的闡述，希望對大家有所幫助。



　　孔板流量計安裝管道條件：



　　1、節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。



　　2、安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正疏。



　　3、為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以：



　　1)直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有定的圓度指標。具體衡量方法：



　　(A)節流件前OD，D/2，D，2D4個垂直管截面上，以大相等的角距離少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得過±0.3%



　　(B)在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其偏差不得過±2%



　　2)節流件前后要求段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。



　　(3)節流件上游側阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7(不論實際β值是多少)取所列數值的1/2



　　4、節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D(15D)。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合規定的小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。



　　5、接上信號線、電源線



　　6、開啟進口、出口閥門，進出口閥門開度要致



　　孔板流量計節流裝置的安裝和適用于下列管段和管件有關：孔板流量計節流件上游側阻力件、第二阻力件，節流件下右側阻力件，從節流件上游第二阻力件到下游阻力件之間的管段以及差壓訊號管路等。孔板流量計管道條件：（1）節流件前后的直管段必須



　　孔板流量計節流裝置的安裝和適用于下列管段和管件有關：孔板流量計節流件上游側阻力件、第二阻力件，節流件下右側阻力件，從節流件上游第二阻力件到下游阻力件之間的管段以及差壓訊號管路等。



　　孔板流量計管道條件：



　　（1）節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。



　　（2）安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正疏。



　　（3）為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以



　　1）直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有定的圓度指標。具體衡量方法：



　　（A）節流件前OD，D/2，D，2D4個垂直管截面上，以大相等的角距離少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得過±0。3%



　　（B）在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其偏差不得過±2%



　　2）節流件前后要求段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關，見表1（β=d/D,d為孔板開孔直徑，D為管道內徑）。



　　（4）節流件上游側阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0。7（不論實際β值是多少）取表所列數值的1/2



　　（5）節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合表1上規定的小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）。
