壓力變送器按芯體可分為擴散硅壓力變送器、陶瓷壓力變送器、電容式壓力變送器和單晶硅壓力變送器。那大家知道平時測壓力用到最多的壓力變送器是什么類型的嗎？

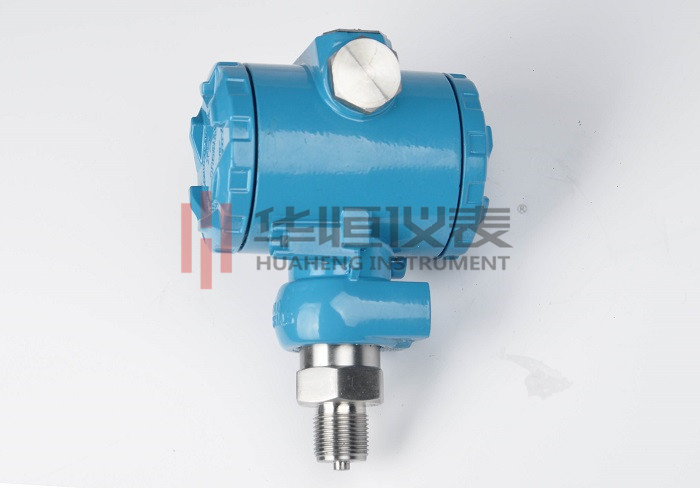

　　那就是擴散硅壓力變送器。擴散硅壓力變送器廣泛應用于石油、化工、鋼鐵、電力、輕工、環保等工業領域，實現對各種流體壓力的表壓、負壓或絕壓測量和控制，并且能夠適用于各種惡劣危險環境及有腐蝕性介質。那么擴散硅壓力變送器是怎樣誕生的呢？



　　擴散硅壓力變送器的誕生



　　20世紀90年代中期，美國Nova公司應用硅品石和硅品片益合兩項尖端科技生產了新型擴散硅壓力傳感器并開發出具有精度高、重復性小、抗腐蝕的擴散硅壓力變送器過程壓力通過隔離膜片、密封硅油傳輸到擴散硅膜片上，同時參考端的壓力（大氣壓）作用于膜片的另一端。這樣膜片兩邊的壓差產生一個壓力場，使膜片的一部分壓縮。另一部分拉伸，在壓縮區和拉伸區分別有兩個應變電阻片，以感受壓力引起的阻值的變化，從而將壓力信號轉換為電信號。



　　擴散硅壓力變送器選型



　　好了，言歸正傳！小編今天就要給大家介紹下擴散硅壓力變送器的選型。選型小編歸納了一下，有八大參數。



　　01被測介質



　　被測介質的物理化學性質和狀態，如強酸、強堿、粘稠、易凝固結晶和氣化等工況。一般擴散硅壓力變送器氣壓、油壓、液壓均可以測量，但是因為擴散硅芯體是316l的芯體，對于可以腐蝕不銹鋼的氣體、粘稠的介質及容易結晶的介質是不能測量的。因為粘稠及結晶的物質容易堵住引壓孔，導致芯體不能接觸到介質。



　　結晶和粘稠的介質需要用平膜壓力變送器進行測量，常規的壓力變送器因為有引壓孔，容易被堵住，所以需要用平膜壓力變送器。平膜壓力變送器可以保證介質直接接觸到膜片。平膜壓力變送器一般用在食品、醫藥行業（安裝方式一般是卡箍安裝，壓力不要超過4MPa，不然卡箍安裝不住）



　　ps：不要用手劃傷膜片哦，膜片很容易損壞！



　　泥漿及瀝青這些就需要無腔平膜壓力變送器（壓力需要大于2MPa才可以測量）



　　02壓力量程



　　擴散硅壓力變送器的量程一般是-0.1MPa—60MPa，根據現實壓力進行選擇，一般比現場最大壓力再大一些就行了。但是壓力其實有很多單位，比如：有客戶問，16公斤壓力是多少？



　　不要緊張！請記住小編的小公式,就能應對不同的壓力單位：1MPa=10bar=1000KPa=145psi=760mmHg=100米水柱。



　　所以當聽到16公斤壓力、10米高的水柱的時候不要慌張，請記住小編的公式。請注意：客戶報出壓力量程的時候是表壓和絕壓。表壓是以標準大氣壓為零點，絕壓是以真空為零點。那么問題來了，在高原上要是選擇壓力變送器該注意什么？大氣壓零點可是不一樣的呢。大量程可以忽略不計（1.6MPa以上）。答案就是：請選擇工藝是表壓的壓力變送器（有導管，將零點和大氣導通）防止零點造成的誤差。常規工藝是密封表壓——封存一個標準大氣壓進去作為零點，所以選擇時要注意，測10MPa以上的壓力就不用了，那么小的氣壓不足以影響精度。



　　03溫度



　　擴散硅壓力芯體的耐溫是-20-80℃，所以要測的介質溫度不能過高。如果需要測80℃以上甚至是300℃左右的介質，需要怎么辦呢？



　　1、選擇加散熱片，把溫度給降下來



　　2、選擇引壓管，同樣能達到介質降溫的效果



　　04供電



　　傳感器供電一般是DC24V，現在市面上一般會是寬量程。最低供電一般是5V，再小就做不了。



　　05輸出信號



　　4-20mA兩線制電流信號1-5V、0-5V、0-10V三線電壓信號RS485信號



　　06安裝螺紋規格



　　常用螺紋有M20*1.5、G1/2、G1/4、M14*1.5



　　07精度等級



　　常用精度等級有0.5%、0.3%。



　　千萬不要推薦0.1%精度的哦，擴散硅壓力變送器0.1%精度的不夠穩定。



　　擴散硅壓力變送器故障怎么辦呢？下面我們來分析一下原因和解決方案：



　　1、安裝時應使擴散硅壓力變送器的壓力敏感件軸向垂直于重力方向，如果受安裝條件限制，應安裝固定后調整擴散硅壓力變送器零位到標準值。



　　2、殘存的壓力釋放不出來，因此傳感器的零位又下不來。排除此原因的最佳方法是將傳感器卸下，直接察看零位是否正常，如果零位正常更換密封圈再試。



　　3、加壓擴散硅壓力變送器輸出不變化，再加壓擴散硅壓力變送器輸出突然變化，泄壓擴散硅壓力變送器零位回不去。產生此現象的原因極有可能是壓力傳感器密封圈引起的。



　　4、是否符合供電要求;電源與擴散硅壓力變送器及負載設備之間有無接線錯誤。如果擴散硅壓力變送器接線端子上無電壓或極性接反均可造成擴散硅壓力變送器無電壓信號輸出。



　　5、壓力傳感器及擴散硅壓力變送器的外殼一般需接地，信號電纜線不得與動力電纜混合鋪設，傳感器及擴散硅壓力變送器周圍應避免有強電磁干擾。傳感器及擴散硅壓力變送器在使用中應按行業規定進行周期檢定。



　　6、用戶在選擇壓力傳感器及擴散硅壓力變送器時，應充分了解壓力測量系統的工況，根據需要合理選擇，使系統工作在最佳狀態，并可降低工程造價。



　　7、通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。



　　8、壓力擴散硅壓力變送器要求每周檢查一次，每個月檢驗一次，主要是清除儀器內的灰塵，對電器元件認真檢查，對輸出的電流值要經常校對，壓力擴散硅壓力變送器內部是弱電，一定要同外界強電隔開。
