孔板流量計投用前，應檢查其安裝是否符合要求、管道是否吹洗干凈、壓力試驗是否已完成；



　　投用后保證流量計在其有效測量范圍內平穩運行；



　　流量計投用步驟為：檢查二次閥和排污閥應關閉，平衡閥應打開→稍開一次根部閥，檢查導壓管系統是否泄漏，不漏則全開一次閥→分別打開排污閥進行排污后關閉排污閥→擰松差壓變送器正負壓室絲堵，排除空氣→打開變送器正壓閥，關閉平衡閥，打開變送器負壓閥，啟動差壓變送器；



　　儀表三閥組的操作原則：1、不能讓導壓管內的凝結水或隔離液流失；2、不可使變送器測量膜盒受壓或受熱；三閥組的啟動順序為：開正壓閥→關平衡閥→開負壓閥；



　　孔板流量計停用步驟為：關閉變送器負壓閥，打開平衡閥，關閉變送器正壓閥→關閉二次閥→打開排污閥進行排污后關閉排污閥；三閥組的停用順序為：關負壓閥→開平衡閥→關正壓閥。




       如何對孔板流量計進行調試安裝？

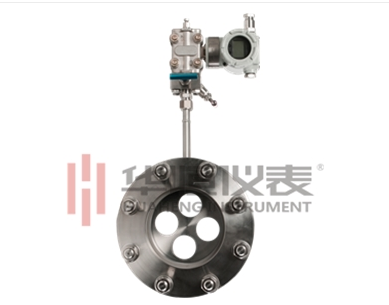

　　孔板流量計是一種常用的流量傳感器產品，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。下面介紹孔板流量計的調試方法：



　　1、接上信號線、電源線



　　2、開啟進口、出口閥門，進出口閥門開度要一致



　　3、打開不銹鋼三閥組平衡閥，緩慢開啟孔板高低壓端的閥門，待流體通過流量計后關閉不銹鋼三閥組平衡閥即可。



　　孔板流量計安裝管道條件：



　　(1)節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。



　　(2)安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。



　　(3)為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。



　　孔板流量計具體衡量方法：



　　(A)節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0.3%



　　(B)在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其zui大偏差不得超過±2%



　　2)節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。



　　(4)節流件上游側阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7(不論實際β值是多少)取所列數值的1/2



　　(5)節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D(15D)。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合規定的最小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。
