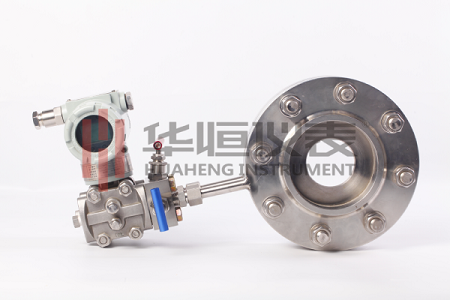

一、用途標準環室孔板、法蘭孔板節流裝置是無刻度的流量測量裝置，它與氣動、電動差壓變送器或雙波紋管差壓變送器配套使用。在冶金、化工、石油、電力工業系統連續測量介質溫度≤400℃的液體、氣體、蒸汽流經孔板所產生的壓差，又變送器將該壓差訊號轉換成比例的輸出信號，再有二次儀表或調節器，對被測量流量進行記錄，指示或調節。



　　二、作用原理和結構：基本原理在管道內部裝上孔板或噴咀等節流件，由于節流件的孔徑小于管道內徑，當流體流經節流件時，流束截面突然收縮，流速加快。節流件后端流體的靜壓力降低，于是在節流件前后產生產生靜壓力差（見圖1），該靜壓力差與流體過的流體流量之間有確定的數值關系、符合Q=K。△P。用差壓變送器（或差壓計）測量節流件前后的差壓，實現對流量的測量。






　　三、安裝要求節流裝置的安裝和適用于下列管段和管件有關：節流件上游側..阻力件、第二阻力件，節流件下右側..阻力件，從節流件上游第二阻力件到下游..阻力件之間的管段以及差壓訊號管路等。



　　1、管道條件：（1）節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。（2）安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。（3）為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以1）直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法：（A）節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0。3%（B）在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其.大偏差不得超過±2%2）節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關，見表1（β=d/D,d為孔板開孔直徑，D為管道內徑）。（4）節流件上游側..阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0。7（不論實際β值是多少）取表一所列數值的1/2。（5）節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合表1上規定的.小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）。



　　注：1、上表只對標準節流裝置而言，對特殊節流裝置可供參考；



　　2、列數系為管內徑D的倍數；



　　3、上表括號外的數字為“附加相對極限誤差為零”的數值，括號內的數字為“附加相對極限誤差為±0.5%”的數值。即直管段長度中有一個采用括號內的數值時，流量測量的極限相對誤差τQ/Q。應再算術相加0.5%亦即（τQ/Q+0.5）%4、若實際直管段長度大于括號內數值，而小于括號外的數值時，需按“附加極限相對誤差為0.5%”處理。（1）直流件安裝在管道中，其前端面必須與管道軸線垂直，允許的.大不垂直度不得超過±1°。（2）節流件安裝在管道中后，其開孔必須與管道同心，其允許的.大不同心度ε不得超過下列公式計算結果:ε≤0.015D（1/β-1）。（3）所有墊片不能用太厚的材料，.好不超過0.5mm，墊片不能突出管壁內否則可能引起很大的測量誤差。（4）凡是調節流量用的閥門，應裝在節流件后.小值管段長度以外（5）節流裝置在工藝管道上的安裝，必須在管道清洗吹掃后進行。（6）在水平或傾斜管道安裝的節流裝置的取壓方式。1）被測流體為液體時，為防止氣泡進工藝管道入導壓管，取壓口應處于工藝管道中心線下偏≤45°的位置上，正負取ααα1壓口處于與管道對稱位置時，兩者應在同一水平面上（見圖5）。



　　上述三種取壓口的安裝量式，均可與管道對稱和管道的同一側進行安裝。（7）安裝節流裝置的管道處于垂直時，冷凝器應處于同一水平位置上，這樣可以消除因取壓孔位置高度不同而引起的測量誤差。（8）導壓管應按被測流體的性質和參數使用耐壓，耐腐蝕的材質制造，其內徑不得小于6㎜長度.好在16M之內，視被測流體性質而安，不同長度下的.小內徑見表2。



　　氣體進入導壓管和差壓變送氣源器（如圖8）。若差壓變送器1、＋－至下水道至儀表處于節流裝置的上方時，除圖8測量液體，儀表低于節流裝取壓口下偏≤45°角然后向置上引導壓管外，應在導壓管1、儀表2、節流裝置3、上的.高點裝置集器或排氣沖洗閥4、導壓管5、沉閥。（如圖9）積器放出空氣3 6至儀表輸出氣源圖9測量液體，儀表高于節流裝置1＋－放出1、儀表2、節流裝置空氣3、排氣閥。



　　4、導壓管b)5、沉積器6、空氣收集4 5器。2至下水道≤45°α)（2）測量水蒸汽測量蒸汽流量時，安裝方式一般為差壓變送器低于、高于節流裝置兩種。（如圖12）取壓口位置應附合上述安裝要求，并在導壓管制高點處裝上放氣閥和氣體收集器。a）2圖10測量蒸汽，儀表低全節流裝置于節流裝置4傾斜度＞1：10 1、儀表2節流裝置3、沖洗閥4、導壓管3 5、隔離器輸出至儀表氣源5 1 b)＋－至下水道（3）測量氣體測量介質為清潔的氣體流量時，安裝方式一般為差壓變送器高于、低于節流裝置兩種（如圖11、12）取壓口位置應符合上述安裝要求，當差壓變送器低于節流裝置時，導壓管必須向下彎至差壓變送器，并在.低處裝置放水閥和沉積器。3 4輸出1＋－45°2ΔP1ΔP1 P1（4）測量腐蝕性液體和氣體測量腐蝕性的液體和氣體流量時，取壓口應附合上述安裝要求，不論管道是水平安裝或垂直安裝，差壓變送器高于或低于節流裝置，均必須在差壓變送器和節流裝置之間的隔離器，并在隔離器至差壓變送器的管路內填充隔離液，使被測流體不能與差壓變送器接觸，以免破壞差壓變送器的正常工作性能。（如圖13、14）2、使用節流裝置是利用流體流經節流件（標準孔板，標準噴咀）時,前后所產生的壓差來計算流量的,流量與差壓的平方根成正比。即：Q測=ΔP2 2 Q刻Q測—所測得的流量值Q測—刻度量值ΔP1－計算差壓值ΔP2—實際測量差壓值應用舉例：節流裝置計算結果通知書內容：1、被測介質：飽和蒸氣2、刻度流量：25T/H 3、計算差壓：0-4000MMH2O 4、配用儀表型號：（1）氣動差壓變送器QBC-550測量范圍：0-4000MMH2O；（2）氣動積算器QXS-100-10；（3）氣動一筆記錄儀QXJ-111流量示值讀數設當差壓為3000MH2O則Q測=ΔP2 2 Q刻=3000 2 25T/H=21.65T/H設當8小時內積算器轉過字?jǐn)?shù)為6658據已知條件(刻度流量25T/H,積處器R=1000)得25㎏/每字則8小時產氣總量為:25㎏/每字3 6658=166450㎏=166.45噸平均每小時產氣量20.80噸/小時標準節流裝置從制造到安裝都應該符合國家標準要求,其誤差可按GB-2624-81直接用計算方法確定,但在現場使用時,如在溫度,壓力變化較大的情況下,可按下列修正公式處理當流體的成份不變,工作壓力和工作溫度改變時;對于液體qm2=qm2-p2 4000式中,qm2-流過節流裝置的流體質量流量設計時采用的值qm2-為溫度,壓力改變后的質量流量值p1-流體密度設計時采用的值p2-為溫度，壓力改變后的流體密度值如溫度，壓力變化較大，引起流量系數α的改變，則用下式式中：α1—為設計時的流量系數。α2—溫度、壓力改變后，引起的流量改變，所對應的實際流量系數對于氣體；。式中:ε1—流體流過節流裝置時設計時采用的膨脹系數P1—“”壓力值T1—“”溫度值Z1—“”可壓縮流體的壓縮系數。qm2、ε2、p2、T2、Z2—為溫度、壓力改變后的實際值。對于蒸氣，也只進午密度修正。qm2=qm12α2.ε2α1.ε1 2ρ2ρ1。



　　訂貨須知：



　　1、咨詢書由用戶填寫，填寫時要逐項填寫準確，通過審查后，不能隨意涂改。



　　2、填寫數據必須正確無誤，單位統一，若數據單位與表格單位不一致，請?zhí)顚懬宄员銚Q算。



　　3、測量介質為水和水蒸汽，密度和粘度可不填寫，但油類，溶劑的密度和粘度應填寫。



　　4、測量介質為氣體時，對流量，氣體成份、密度、粘度、相對濕度的狀態必須填寫明確，一般氣體的密度，粘度可不填寫，但稀有氣體的密度、粘度必須填寫。



　　5、差壓一項一般應由制造廠設計，不用填寫。但如已訂表，可填寫作為參考，若不合理再與需方聯系。
