隨著科技不斷進步，產品不斷更新，熱工儀表也在不斷的更新?lián)Q代。其中流量計的種類更是多到讓用戶眼花繚亂，用戶不知從何處下手選擇流量計的類型。今天西安華恒儀表廠家為廣大用戶帶來了環室孔板流量計正確的選擇、安裝、使用與維護的文章。



　　一、環室孔板流量計正確的選擇



　　選擇一款比較適合自已用的產品首先要了解它的性能與產品結構分類



　　1、產品性能



　　RLLG系列自控成套節流裝置，廣泛應用于冶金、電力、化工、制藥、食品、軍工、科研等工業部門的生產過程中.用來進行流體(液體、氣體、蒸汽)的流量測量、控制和調節，它具有結構簡單、維修方便、使用可靠、測量精度準確等性能優點。



　　2、產品結構分類



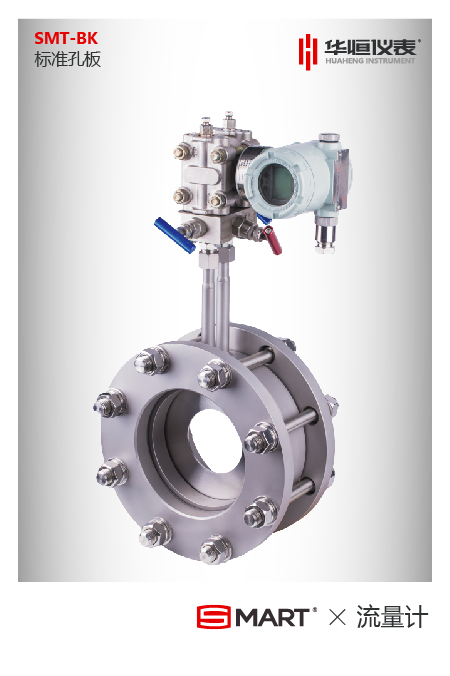

　　◆標準孔板又稱同心直角邊緣孔板，孔板是一塊加工成圓形同心的具有銳利直角邊緣的薄板。孔板開孔的上游側邊緣應是銳利的直角。標準孔板有三種取壓方式：角接、法蘭及D-D/2取壓。為從兩個方向的任一今方向測量流量，可采用對稱孔板，節流孔的兩個邊緣均符合直角邊緣孔



　　板上游邊緣的特性，且孔板全部厚度不超過節流孔的厚度。



　　◆標準噴嘴有兩種結構形式：ISA 1932噴嘴和長徑噴嘴。



　　lSA1932噴嘴上游面由垂直于軸的平面、廓形為圓周的兩段弧線所確定的收縮段、圓筒形喉部和凹槽組成的噴嘴。ISA 1932噴嘴的取壓方式僅角接取壓一種。長徑噴嘴上游面由垂直于軸的平面、廓形為1/4橢圓的收縮段、圓筒形喉部和可能有的凹槽或斜角組成的噴嘴。長徑噴嘴的取壓



　　方式僅D-D/2取壓一種。



　　◆經典文丘里管由人U圓筒段A、圓錐收縮段B、圓筒形喉部C和圓錐擴散段E組成。根據不同的加工方法，有以下結構形式：①具有粗鑄收縮段的；②具有機械加工收縮段的；③具有鐵板焊接收縮段的。



　　◆文丘里噴嘴由進口噴嘴、圓筒形喉部及擴散段組成。



　　◆錐形入口孔板錐形人口孔板與標準孔板相似，相當于一塊倒裝的標準孔板，取壓方式為角接取壓。



　　◆1/4圓孔板1/4圓孔板與標準孔板相比只是孔口形狀不同，它的外形輪廓由一個與軸線垂直的端面，半徑r為1/4圓構成的入口截面及噴嘴出口端面組成。管徑小于DN40為角接取壓，大于DN40為角接取壓或法蘭取壓。



　　◆圓缺孔板其開孔為一個圓的一部分(圓缺部分），這個圓的直徑為管道直徑的98%,開孔的圓弧部分的圓心應精確定位，使其與管道同心，這樣可保證開孔不會被連接的管道或兩端的墊片所遮蓋，取壓方式為法蘭取壓和縮流取壓(或稱理論取壓）。



　　◆偏心孔板這種孔板的孔是偏心的，它與管道同心的圓相切，這個圓的直徑等于管道直徑的98%。安裝這種孔板必須保證它的孔不會被法蘭或墊片遮蓋住，它采用法蘭取壓和縮流取壓。



　　◆楔形孔板其檢測件為V形，設計合適時節流件上下游無滯流區，不會使管道堵塞，取壓方式未標準化。



　　◆整體（內藏）孔板管徑小于DN50孔板可以有多種結構形式，當管徑較小時孔板入口邊緣銳利度及管道糙度等對流出系數有顯著影響，因此按結構幾何形狀及尺寸難以確定流出系數，小管徑孔板一般皆需個別校準才能準確確定流出系數。



　　◆線性孔板又稱彈性加載可變面積可變壓頭孔板。其孔隙面積隨流量大小而自動變化，曲面圓錐形塞子在差壓和彈簧力的作用下來回移動，孔隙的變化使輸出信號(差壓或位移)與流量成線性關系，并極大地擴大范圍度。



　　二、正確安裝



　　◆環室孔板流量計安裝之前若要安裝閥門，最好安裝在流量計之后；調節閥則應在下游5DN之后的管道之中



　　◆引壓管路的內徑與管路長度和介質臟污程度有關，通常在30米以內用直徑為8-12mm的引壓管為宜。



　　◆環室孔板流量計安裝時應配有一段測量管,至少保持前10D、后5D的等徑直管段，以提高測量精度（具體工況以說早書為準）。



　　◆測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離，還應注意兩個正負引壓接頭應處于同一個水平上。



　　三、使用與維護



　　1.要經常檢查引壓管泄漏，探頭高壓平衡遭到破壞，雜質中直徑較小的顆粒就有可能進入取壓孔。



　　2.平時要注意管道處于停產時，由于分子的布郎運動，顆粒小的雜質有可能進入取壓孔。



　　3.系統頻繁開停機，在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。平時要定期注意清洗探頭



　　4.更換差壓變送器時要先關掉閥們，以免燙傷自已，



　　5.更換孔板時，應注意更換同型號、同規格的孔板



　　相信通過以上“環室孔板流量計正確的選擇、安裝、使用與維護”的全部容，能夠使大家有一個較為全面的認識，對選擇合適的流量計有所幫助。如有疑問，可以隨時聯系我們。
