概述：



　　阿牛巴流量計是在皮托管測速原理的基礎上發展而來的，由于壓損小、制造成本低、安裝維護方便，各國都有廣泛適用。



　　阿牛巴工作原理



　　阿牛巴測量原理是將整個圓截面分成多個單元面積相等的圓環(中間為圓)。均速管的檢測桿是一根中空的金屬管。



　　阿牛巴適用范圍



　　1、公稱直徑：25mm≤DN≤6000mm



　　2、公稱壓力：PN≤25MPa



　　3、介質溫度：t≤650℃



　　4、精度等級：1級，1.5級，2.5級



　　阿牛巴結構形式



　　阿牛巴是檢測桿、取壓口和導桿組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。



　　阿牛巴安裝要求

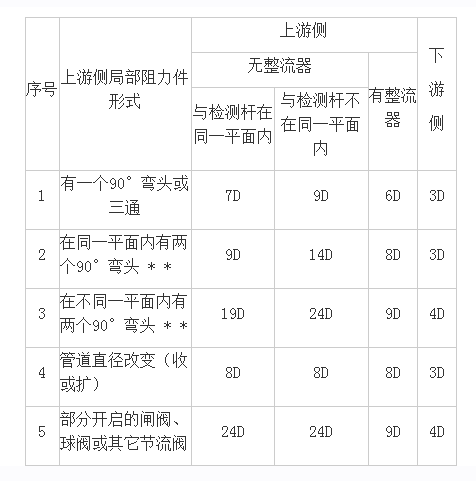

　　1、安裝檢測桿的測量段應是直的，其上下游直管段長度參照下表所規定的長度，序號上游側局部阻力件形式上游側下。



　　備注：



　　1，D為管道標稱直徑，所給出數據為距離第二個彎頭的長度。



　　2、檢測桿插入位置的角度允許偏差范圍。



　　3、對于垂直管道，檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上，高低壓引壓管接頭應處于同一水平面上。對于水平管道，在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內;測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內;測量蒸汽時檢測桿應水平插入。



　　4、管道上開孔尺寸Φ40。



　　5、補償用壓力變送器在前直管段上，溫度變送器(或鉑電阻)裝在后直管段上距離節流裝置2D處。

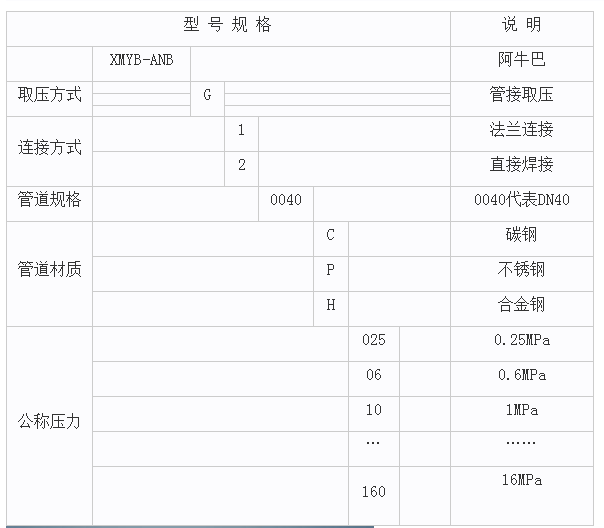

       選型規格及說明
