流量計量儀表品種多，計算模型五花八門，如標準孔板流量計、渦街流量計、漩渦流量計、超聲流量計等，除了標準孔板流量計外，缺乏必要的標準或規范支持。



　　孔板流量計在20世紀初即使用于天然氣流量測量，經過一個世紀漫長的發展過程，它已成為全世界最主要的天然氣流量計，據估計，目前在國外它約占60%，而在國內占90%以上。美國AGA(美國氣體協會)3號報告(孔板流量計計量天然氣及其它烴類流體)就是針對天然氣計量的標準，從1955年發布起已經過多次修訂(1955年第一版，1969年第一版修訂，1985年第二版，1990一1992年第三版，2000年第四版)，尤其是第三版有實質性的修訂，它是在80年代國際上對孔板流量計進行大規模研究試驗的基礎上進行的，AGAN03總結了幾十項針對天然氣計量的專項研究，其中大部分的實驗介質就是天然氣，可以說用孔板流量計測量天然氣流量已經進行過非常深人細致的研究試驗，積累的實踐經驗亦很豐富，在量的基礎上產生了質的飛躍，其標志就是標準化，即使用標準孔板流量計，可以無須實校準而確定信號(差壓)與流量的關系，估算其測量誤差，目前在全部流量計中它亦是唯一達到此標準的。

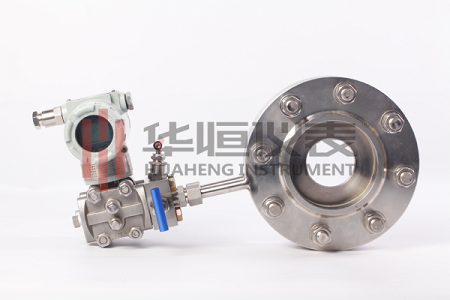

　　孔板流量計的主要特點為結構易于復制，簡單牢固，性能穩定可靠，使用期限長，價格低廉等，整套流量計由節流裝置，差壓變送器和流量顯示儀(或流量計算機)組成。它們可以分別由不同廠家生產，易于形成規模生產，經濟效益高，各部分組合非常靈活，即使目前推出的一體化孔板流量計，亦可分開生產，再靈活組裝。



　　但是孔板流量計一般由三部分組成:節流裝置、差壓變送器和流量顯示儀。在現場惡劣的工作條件下，節流裝置與差壓變送器及其連接部分引壓管線是使用維護的重點。《天然氣流量的標準孔板計量方法))(SY/6143一1996)中指出，天然氣從地層中開采出來，雖經分離，除塵和過濾，因其所含成份十分復雜，從單井計算，集氣計量到配氣計量，氣體組分各不相同，所以節流裝置在使用中所受到的腐蝕亦各不同.特別對孔板直角人口邊緣和測量管內壁的沖刷、腐蝕尤為嚴重，這將影響孔板直角入口邊緣弧半徑rk和測量管內壁的相對粗糙k/d的規定標準，流出系數c將發生變化，流量測量不確定度超出估計數。輸出信號為模擬信號，重復性不高，對整套流量計的精確度影響因素多且錯綜復雜，因此精確度提高的難度很大。
