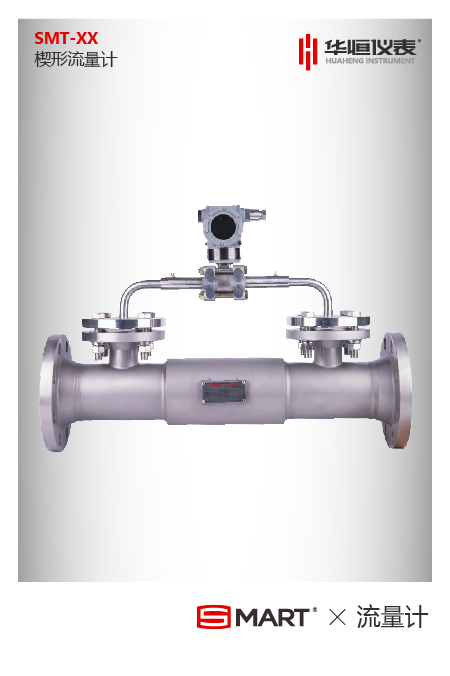

楔形流量計是一種新型流量計，其檢測件是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此非常適合在石油、化工等行業中用于體積流量和質量流量的測量。楔形流量計到底好不好，華恒儀表的技術員給大家總結一下它的安裝方法及特點，讓大家了解一下。



　　楔形流量計怎么安裝，楔形流量計的特點有哪些



　　楔形流量計的特點



　　1、重復性好、精確度高，經標定的楔形流量計，精度達0.5級。



　　2、具有自清潔能力，無滯流區。



　　3、耐磨損、壽命長、可靠性高。



　　4、永久壓損比孔板小。



　　5、一體型結構，現場安裝無需按裝導壓管路，直接與管道進行螺紋或法蘭連接。施工省時省力，維護方便。



　　6、適合于測量泥漿、煤焦油瀝青、煤水懸浮液以及其他高粘度流體。



　　7、可測量腐蝕性介質，由于差壓測量是采用隔膜式的雙法蘭差壓變送器，腐蝕性介質不能進入導壓管和差壓變送器，因此只要用耐腐蝕材料加工楔形節流件，就能使儀表對腐蝕性介質進行測量。



　　楔形流量計怎么安裝



　　1、一般楔形流量附有前后測量管，可以在水平或垂直安裝及使用。當傳感器在垂直管道上安裝時，流體應自上而下流動。測量液體時應注意使差壓變送器能翻遍地排除氣泡，以免引起儀表零點漂移；



　　2、傳感器上下游側應配置直管段，管道內壁應光滑、清潔、無附著物。水平安裝時，楔式差壓元件應與管道中心線成90度。對于垂直安裝，由于取壓點之間輕微的靜壓影響必須注意差壓變送器調零。



　　由于至今楔形孔板仍未標準化，屬于非標準類節流裝置。因此其流出系數仍必須由實流校準來確定。該流量計一般故障都是在引壓部分和差壓測量部分。多數是安裝不當或密封不好引起。因此只要注意安裝方向和排氣、校零等等，一般問題不是很大。
