1、楔形流量計是根據伯努利公式，利用流體在流動過程中遵守能量守恒定律,即動能和靜壓能之和不變，以流體通過起節流作用的圓缺楔形塊時產生壓差的原理而進行流量測量的。楔形流量計由兩塊平板（一般為不銹鋼）制成，這兩塊平板在臨界角上焊接在一起，然后插入槽內，差壓引出管在位于楔形片中心兩邊等距離的地方。當流體流經V形節流塊時，流通面積減少，流速增大，靜壓減小，從而產生靜壓力差。由于壓差的平方根與流量成正比，測得壓差即可求得管道中的流量。



　　2、主要特點



　?。?）較臟污的流體易于通過，污物不易附著、積沉，提高了測量的準確性，延長了使用維護周期，適合于冶金、化工、環保等多種介質測量。



　　（2）改善了對孔板入口尖銳度的要求，提高了測量準確性。



　　（3）適用于高黏度介質，應用廣泛。



　　（4）量程比寬，通?？蛇_10∶1以上；測量準確度較高，可達±（0.5～1）%FS。



　　（5）壓損比其他的差壓流量計小



　　二、安裝之前對產品產品特點了解：



　　1、結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。



　　2、安裝簡單，維護十分方便。



　　3、檢測傳感器不直接接觸被測介質，性能穩定，壽命長。



　　4、輸出是與流量成正比的脈沖信號，無零點漂移，精度高。



　　5、測量范圍寬，量程比可達1：10。



　　6、壓力損失較小，運行費用低，更具節能意義。



　　三、安裝須知注意事項：



　　1、專用法蘭與直管段焊接時不能帶著傳感器焊接，在開機的時候要檢查是否有氣體泄漏，如有氣體泄漏必須更換耐高溫的金屬墊片，



　　2、安裝時應使傳感器的流向標志與管道內流體流向一致。



　　3、安裝傳感器前，管道必須進行清洗。沖掉管內的雜質，避免通流后堵塞傳感器。測量液體的管道必須充滿被測液體，防止氣泡的干擾。



　　4、傳感器安裝前，法蘭凹槽內必須放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。



　　5、測量高溫介質時，切勿用隔熱材料把傳感器連接桿周圍包起來。



　　6、連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合。絕對不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，最大長度不應超過200米。

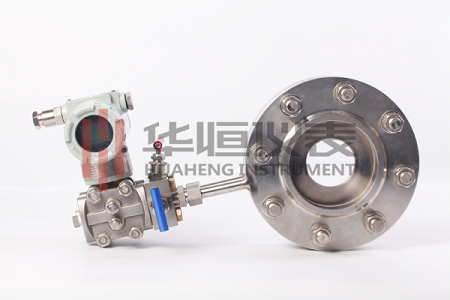

　　孔板流量計出現氣體泄漏的補救措施



　　對于企業來說，工作的效率基本上就是機器和設備生產加工帶來的,所以在使用過程中只要是有任何的毛病和故障存在,都是一種非常嚴重的困擾.當然孔板流量計的正常運行,和它本身的質量好壞,以及使用方式是不是規范等等都有著最直接的聯系.其實最主要的原因就是日常是否有做到最基本的維護和保養.保養不是隨便的說說就能完全做到的事情,需要優先制作出最規范的方案,根據最有效的形式采用最靠譜的方式來進行,只有做到這些才能有效的延長孔板流量計的壽命和準確性.強力磁鐵供應商提醒大家,使用過程中應該保持控制器和電壓的穩定,這些是帶來主要故障的因素,所以要認真的對待.只有做到這些要求,才能防止造成孔板流量計內部的零件突然損壞。



　　設備在使用過程中和使用結束后都是需要清理和維護的,特別是孔板流量計,為了延長使用壽命任何細節和部件都要認真的對待,但是有非常多的用戶,并不是非常在意這個事情,所以這就是為什么自家的機器使用時間不長的主要原因,想要從根本上解決,最有效的方式就是定期并且規范的維護.要知道維護和保養不是一項面子工程,不是作為別人看的.所以任何容易損壞和磨損的部件更是在每次使用之前檢查,要是發現不能正常的工作,就需要及時的更換,不然就會影響流量計的準確性.螺桿冷凍機廠家告訴大家,要是長時間之內不會使用到它,建議用戶一定要全面并且徹底的打掃.防止因為長期的不使用造成損壞,再次使用之前一定要認真的檢查,看看完整性和良好性。
