隨著科技不斷進步，產品不斷更新，熱工儀表也在不斷的更新?lián)Q代。其中節流裝置的種類更是多到讓用戶眼花繚亂，用戶不知從何處下手選擇節流裝置的類型。今天西安華恒儀表廠家為廣大用戶帶來了楔形流量計的測量原理的文章。



　　楔形流量計的測量原理是基于密封管道中的能量轉換原理：在理想流體的情況下管道中的流量與差壓的平方根成正比，通過取壓裝置，可獲得穩定的差壓信號，用測出差壓值根據伯努利方程計算出體積流量、質量流量。楔形流量計是一種新型差壓式流量儀表，其檢測元件是楔形孔板。楔形流量計的檢測元件是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流、粘附、沉淀。因此特別適用于高粘度、高濃度、結晶混合液、臟污液體及高含塵氣體的流量測量。

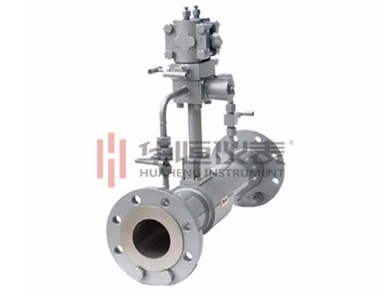

　　楔形流量計是由一塊V形的節流元件進行流量測量的流量儀表。它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游產生滯流，楔形流量計可用于粘滯性液體的流量測量，粘度可高達500mPaS,用于泥漿、礦漿、含沙原油、污水、重油、渣油等含有固體的懸浮液和低雷諾數等液體介質的流量測量,還可用于氣體、蒸汽介質的流量。該產品用于各種氣體，尤其適合臟污煤氣和天燃?xì)獾牧髁坑?jì)量。



　　主要技術指標



　　公稱通徑：10mm≤DN≤1000mm



　　雷諾數范圍：Red最低可達300，最高可達106以上



　　公稱壓力：PN≤25MPa



　　工作溫度：t≤350℃



　　采用“V”型體節流件可消除滯留區，防止系統出現堵塞現象。



　　雷諾數的適用范圍廣，雷諾數為500時，仍保持差壓與流量的平方關系。



　　差壓變送器可輸出4～20mA的電信號，便于配用各種儀表。



　　安裝使用及維護方便。



　　測量精度高，流量校準擴展不確定度：±0.5％～±0.2％（水校或油校）。



　　長期穩定性好，被用戶譽為零故障率儀表。



　　一次表分體式，更換楔形件（中間）可擴展量程。



　　用途及特點



　　款式多樣：普通型：量程比在1︰5范圍內，流量系數的非線性誤差為≤±1％。



　　高性能型：量程比在1︰30范圍內流量校準擴展不確定度為±0.5％～±0.2％。



　　相信通過以上“楔形流量計的測量原理”的全部容，能夠使大家有一個較為全面的認識，對選擇合適的楔形流量計有所幫助。如有疑問，可以隨時聯系我們。
