產品介紹

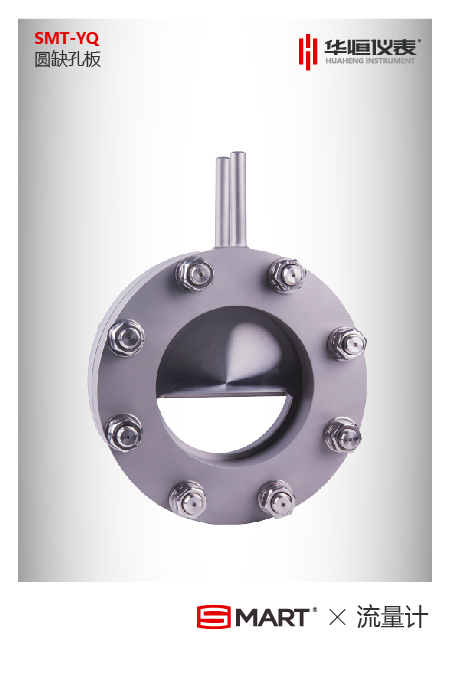

概述：
圓缺孔板的開孔是圓的一部分（圓缺部分），這個圓的直徑是管道直徑的98%，開孔的圓弧部分的圓心應精確的定準，使之與管道同心，這樣可保證開孔不會被管道及兩端的墊片或由于管道偏心而發生遮蓋。圓缺孔板的直徑比β（β= m ,m=開孔面積/管道面積）與開孔的相對高度h=a/D（a為圓缺高度）的關系為：
圓缺孔板適用于濕煤氣的贓污介質的測量，可以避免贓物在孔板前后的淤積。
主要技術指標
公稱直徑：100≦DN≦1800mm
孔徑比:0.3≦β≦0.8
公稱壓力：PN≦6.4Mpa
量程比:1:5,1:10

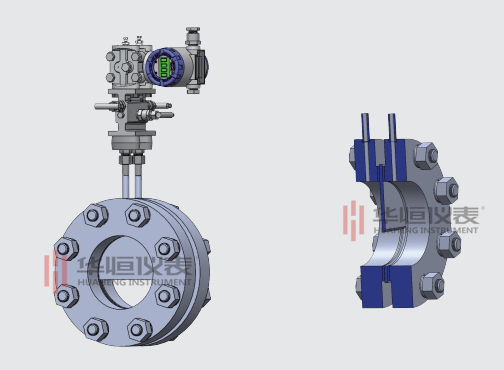

結構形式
安裝要求
圓缺孔板只適用于安裝在水平或傾斜的管道上，不能在垂直的管道上使用，被測流體中含有固體顆粒時，缺口應處于下方，如果液體中有氣體析出，則缺口應置于上方。
取壓管道焊接前，應先將管道上的取壓孔開好，其直徑應于取壓法蘭上的取壓孔徑相同，取壓法蘭上的取壓孔與管道上的取壓孔對準。
其他要求同標準孔板。
型譜規格說明
| 型 譜 規 格 | 說 明 | ||||||
| SMT-YQ | 圓缺孔板 | ||||||
| 介 質 | Y | 液體 | |||||
| Q | 氣體 | ||||||
| Z | 蒸汽 | ||||||
| 連接方式 | 1 | 法蘭連接管道式 | |||||
| 2 | 法蘭連接對夾式 | ||||||
| 3 | 直焊式 | ||||||
| 4 | 特殊定做結構 | ||||||
| 法蘭材質 | C | 碳鋼 | |||||
| S | 不銹鋼 | ||||||
| O | 其它 | ||||||
| 公稱壓力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
|
概述：
SMT圓缺孔板的開孔是圓的一部分（圓缺部分），這個圓的直徑是管道直徑的98%，開孔的圓弧部分的圓心應精確的定準，使之與管道同心，這樣可保證開孔不會被管道及兩端的墊片或由于管道偏心而發生遮蓋。圓缺孔板的直徑比β（β= m ,m=開孔面積/管道面積）與開孔的相對高度h=a/D（a為圓缺高度）的關系為：
圓缺孔板適用于濕煤氣的贓污介質的測量，可以避免贓物在孔板前后的淤積。
主要技術指標
公稱直徑：100≦DN≦1800mm
孔徑比:0.3≦β≦0.8
公稱壓力：PN≦6.4Mpa
量程比:1:5,1:10
結構形式
安裝要求
圓缺孔板只適用于安裝在水平或傾斜的管道上，不能在垂直的管道上使用，被測流體中含有固體顆粒時，缺口應處于下方，如果液體中有氣體析出，則缺口應置于上方。
取壓管道焊接前，應先將管道上的取壓孔開好，其直徑應于取壓法蘭上的取壓孔徑相同，取壓法蘭上的取壓孔與管道上的取壓孔對準。
其他要求同標準孔板。
|
10 | 1MPa | |||||
| … | …… | ||||||
| 100 | 10MPa | ||||||
| 公稱直徑 | －50 | DN50 | |||||
| －65 | DN65 | ||||||
| －80 | DN80 | ||||||
| … | …… | ||||||
| －1800 | DN1800 | ||||||
