遠傳法蘭式變送器裝配流程-Far-transmission Flange Transmitter Assembly Process

一、法蘭式遠傳部件焊接：

      1,主要分LT, TLT, 單遠傳。雙遠傳及密度計遠傳部件。焊接每種形式結構前.認真觀看產品任務流程單，按任務單領取相對應的產品配件。
      2,選0.08mm厚的膜片原材料,技不同規格及大小,剪裁成不同規格的正方形膜片,在用車床加工成所需要的圓形規格。
      3, 對法蘭平托及腹片進行焊接。在此前應用超聲波清先機對平托及膜片進行清洗,清洗20- 30分鐘后.用請水擦選一遍,再用清晴家洗一遍,切記膜片及平托上午油表無      灰塵.在對此兩種配件進行高溫烘烤。時間小時烘烤溫度為60座。
      4.對毛細營進行焊接,選取毛細管焊接接頭和對應長度的毛細管,技術要求焊接光后無漏點,毛細管流酒順暢,將毛細管焊接接法蘭平托對成位置井下焊接,技術要求無漏點。
      5.再將法蘭與平托及支撐管焊接,先將法蘭平托及支撐暨焊接在一起,要求這道焊值必須滿焊。再將法蘭放在平托上I選取法蘭活囊片從支撐管上放下。將活套片與支撐管焊接.要求這道焊縫不需要滿煙，注意一定要美觀。
      6.選取方法蘭選傳專用夾板,在對其進行充油毛細管的焊接。此處焊能注意無剔點流過聯暢，再將其與法蘭焊接部件相對應位置進行焊接.技術要求美觀漂亮無漏點。

二、表進行充油封裝

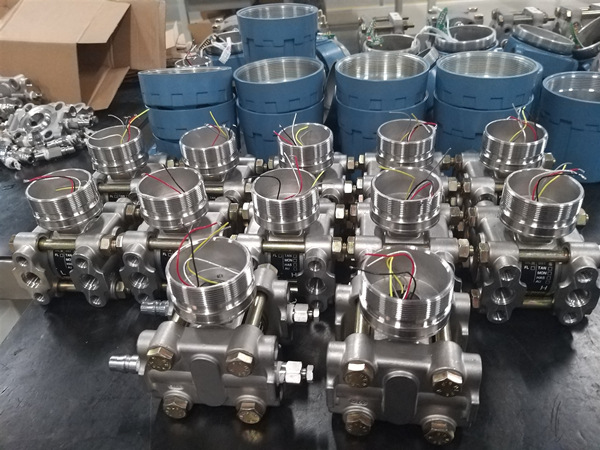

      1.準備基表，對基表打靜壓10MPA 3E除外) 。飾選誤差0.5% ,基表傳情器回零點準確違速。
      2. 對基表及遠程部件進行安裝檢查基表0型密封斷是否完好，在用M1DX85的4條螺栓將基表 與選傳部件連接固定。
      3.檢洞:由充油口抽真空到50pa內穩定.如不能達到用正壓檢漏，注意正壓過大會導致膜片變形外凸。
      4.充油對連接部件進行抽真空，曲孫時以上同時對玻璃器血內的輕油進行處理，注意此時真空表的讀數應在50pa以內抽好真空后美團真空表閥門 .及真空東閥門 ,切記此對不要操作其他閥門 ,將處理好的桂油倒入有測中.等待油充滿整個普道，再用夾子橋管道中的油壓入基表內，使表壓內外平衡顯示正壓10-000pa內。
      5.封口:先用鉗子對充油管夾兩次后切斷并對其封押，
      6.測試對法蘭進行加E10MPA ,雙察其零點是否發生變化，判斷其是否合格。
