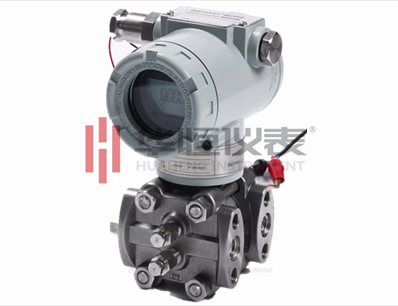

差壓變送器用于測量液體、氣體和蒸汽的液位、密度和壓力，然后將其轉變成4-20mA DC的電流信號輸出。RZ-3051DP也可以通過BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通訊，通過它們進行設定和監控等。

　　以下步驟顯示了調試差壓變送器以測量加壓封閉水箱中的水位的過程。在本文中，我們將討論與DP差壓變送器相關的所有閥門的蒸汽鍋爐遠程液位指示器設置和操作程序。

　　首先，參考制造商手冊設置DP變送器參數，例如；

　　測量范圍、測量值（mA、%）和壓力顯示單位、過程變量阻尼、出現錯誤/故障時的特定輸出電流、零/跨度等。

　　使用HART通訊器在DP差壓變送器中配置所需的參數。

　　按照本教程使用HART配置變送器。點擊這里

　　調試差壓變送器

　　DP差壓變送器通常安裝在低于壓力源（蒸汽鍋爐）的位置，如下圖所示。

　　變送器通常安裝在低于壓力源（蒸汽鍋爐）的位置

　　其次，實際水位在汽包，引用的程度計玻璃，應是壓力攻絲的負和正的雙腿之間。

　　汽包內的水應處于蒸汽壓力下，閥門動作緩慢，中間有一定的時間延遲。

　　操作方法

　　閥門按以下順序操作：

　　第1步：

　　初始設置-所有閥門都關閉。

　　第2步：

　　緩慢打開隔離閥(6A)。

　　第3步：

　　稍微打開排放閥(4A)以清除脈沖管道中的空氣，直到只有水逸出。關閉排放閥(4A)。

　　第四步：

　　稍微打開集氣罐(5A)上的排氣塞以清除空氣，直到只有水逸出。

　　關閉排氣塞。

　　第5步：

　　緩慢打開壓力入口閥(3A)、(3B)和平衡閥(2)。

　　第6步：

　　輕輕打開DP差壓變送器上的排氣塞以清除空氣，直到只有水逸出。

　　關閉排氣塞。

　　第7步：

　　稍微排放閥(4B)以清除空氣脈沖管線，直到只有水逸出。

　　關閉排放閥(4B)。

　　第8步：

　　稍微打開集氣罐(5B)上的排氣塞以清除空氣，直到只有水逸出。

　　關閉排氣塞。

　　注意：此時，差壓變送器的兩側承受相同的壓力。檢查零點(4mA)與DP差壓變送器的標度起點，并在必要時使用HART進行校正。

　　第9步：

　　關閉平衡閥(2)。

　　第10步：

　　緩慢打開隔離閥(6B)。

　　一段時間后，將儀表玻璃中的水位與DP差壓變送器電流輸出和/或遠程儀表/HMI液位指示進行比較，液位計和變送器必須顯示相同的讀數，因?yàn)閮烧呔哂邢嗤姆纸狱c(diǎn)。
