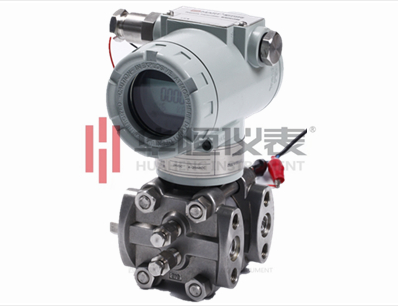

壓差變送器的工作原理:來自?xún)蓚?cè)壓力管的壓差直接作用于變送器傳感器兩側的隔離膜，通過膜內的密封液傳遞給測量元件，測量元件將測得的壓差信號轉換成對應的電信號傳遞給轉換器，放大后變成標準電信號輸出。影響變送器測量精度的因素很多，有些因素還與環境條件和安裝方法有關。因此，在設計時，產品本身的精度不能保證實際的測量效果。設計師不僅要考慮實際環境對產品精度的影響，還要注意安裝時盡量減少對變送器精度的影響。那么，哪些因素會影響壓差變送器呢？





　　范圍比的影響



　　差壓變送器的范圍比是指在滿足精度要求的情況下，變送器能夠測量的大值和小值的比率。一般來說，范圍比越大，其測量精度越低，壓力變送器范圍比越大，有很多優點，這樣的儀器調整后，可以用于很多不同的場合。但是，實際上范圍比過高會帶來很多測量穩定性的問題。



　　溫度的影響



　　壓差變送器在工藝應用中，工藝溫度、環境溫度都會發生很大的變化，肯定會和測試時的參考條件不一樣，這也意味著性能會和所介紹的參考精度不一樣。在接近大量程(即小量程比)時，溫度對壓差變送器的影響很小，但在接近小量程(即大量程比)時卻很大，有時甚至超出我們的想象。



　　靜壓力的影響



　　類似于溫度和范圍的影響，靜壓對變送器的零點和范圍的精度也有實質性的影響。比如電容式差壓變送器，在生產過程中幾乎都會受到靜壓的影響。當運行條件的靜壓超過一定值時，其靜壓影響誤差會超過變送器本身的精度。計算測量通道的通道精度時，如果添加靜壓影響誤差，可能無法滿足通道精度要求，因此在檢查電容式差壓變送器時必須糾正靜壓影響。



　　變送器安裝傾斜角度的影響



　　安裝傾斜角度是指變送器安裝到現場后，軸線與鉛垂線之間的角度。



　　壓差測量時，檢測元件通過檢測中心測量膜片的變形位移來感知兩側的壓差。因?yàn)橹行臏y(cè)量室充滿了硅油，當壓差變送器垂直于測量膜片的平面方向時，硅油本身會對測量膜片產生壓力，導致膜片變形，導致輸出值發生變化。當壓差變送器沿與測量膜片平行的方向傾斜時，硅油灌注不會壓迫測量膜片，因此沒有影響。不同測量范圍的變送器受傾斜影響程度不同，測量范圍越小，影響越大；當壓差變送器前后傾斜時，輸出線性和輸出值變化不明顯，不會影響其正常使用；當壓差變送器左右傾斜時，輸出值會根據傾斜角度單向漂移。角度越大，影響越大，但線性不會明顯變化。



　　測量點和安裝點高度差的影響



　　由于工業現場整體設計的需要，差壓變送器往往不能安裝在使用現場的測量點附近，而是通過引壓管將壓力引向相對集中的地方，以便于維護和管理，這將導致測量點與安裝點之間的高度差，壓力管中的壓力傳遞介質會因高度差而產生額外的壓力，從而產生影響和額外的誤差。在工業應用中，由于介質的密度往往較大，即使高度差較小，引入的額外誤差也較大。
