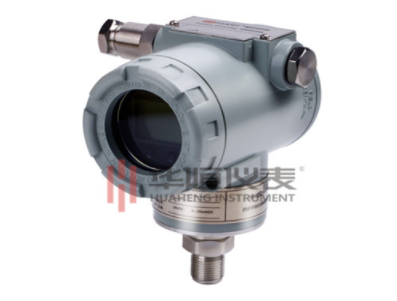

壓力變送器是一種常用的測試儀器，主要測量液體、蒸汽、氣體等介質，在許多行業中應用普遍，新購壓力變送器安裝時，需附壓力變送器接線圖。



　　智能壓力變送器除了具有普通壓力變送器的功能外，還具有以下特點。可配置線性化、工程單元更換、阻尼(濾波)、程序調零、量程調整等功能。設置自動調零和量程調整按鈕。加上初始壓力后，按下自動調零按鈕5S，即可實現調零。增加滿量程壓力后，按下自動量程調整按鈕5S，即可實現量程調整。



　　為了方便地調整配置，它配備了遠程控制接口。該接口可以掛在發射機的兩條信號線(雙線系統)上，高頻信號可以通過鍵控相移技術(一種信號調制方法)疊加在4≤20 mA信號上，從而實現與發射機的通信。



　　現在，它是常用的雙線式壓力變送器，加上功率隔離器，4?20mA的輸出信號，所述發送器具有連接到一個給定的信號的兩個輸入端子，則另一個壓力反饋信號。然后正確的安裝方法是：壓力變送器信號是電流輸出通常為4-20mA，0-20MA，或電壓0-5V，1-5V，0-10V，等，通常是電流線或四線三線輸出電壓。



　　目前的市場是不是有很多24VDC變送器供電電源，大部分10V，一些較大的功率發射，10VDC電源不能開車，然后只對外部電源24VDC。如果只是把短波通電壓+24V，所需的組合物，所需的遠程電路，例如+24V+接觸壓力表，壓力計-然后4?20mA的+，4?20mA-24V-可以采取，可存在中間端子。電壓模式三線連接：電源+==+;電源-(信號-)電源==-;==反饋信號++電源-(信號-)。
