工業上，最廣泛采用的是用4~20mA電流來傳輸模擬量。儀表君總結了4~20mA變送器的4種典型故障及解決辦法，幫助大家在現場使用中，對產品故障快速做排除，正常使用模擬量變送器產品。



　　典型故障及解決辦法

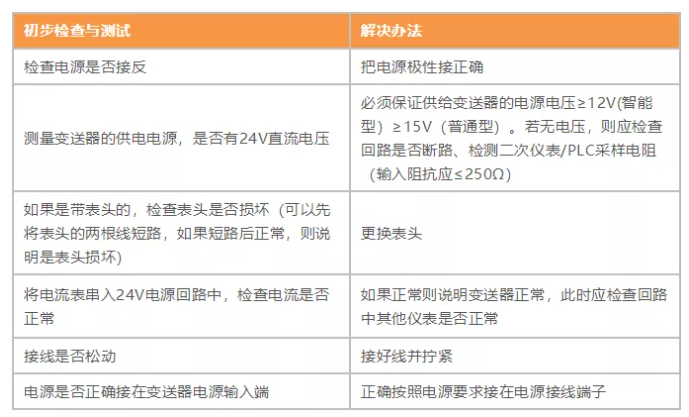

　　01、變送器無輸出顯示

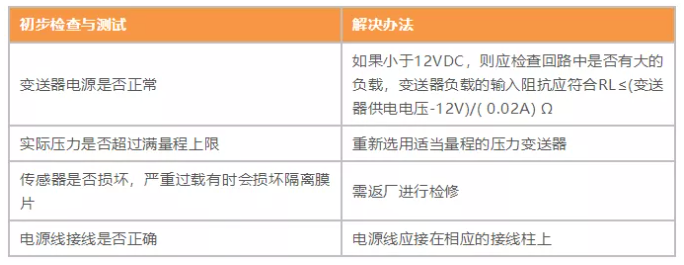

　　02、變送器輸出≥20mA

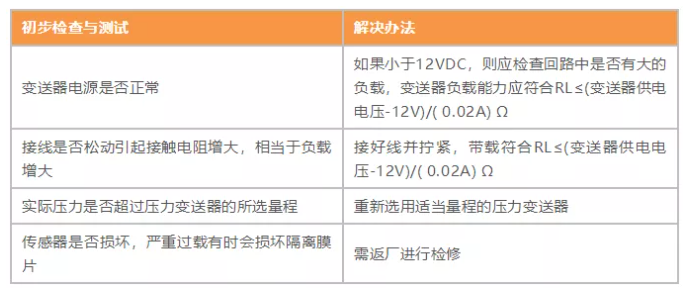

　　03、變送器輸出≤4mA

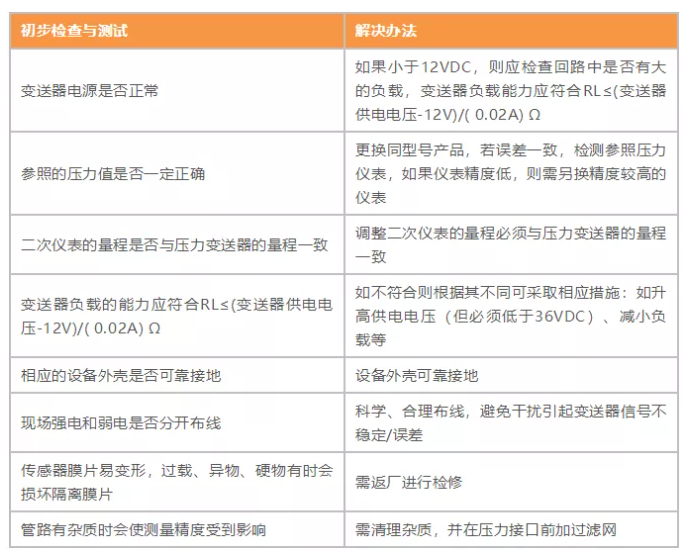

　　04、壓力顯示/輸出信號不正確、有誤差



　　此外還有如下：



　　1.壓力指示儀表的輸入是4~20mA的，則變送器輸出信號可直接接入；如果壓力指示儀表的輸入是1~5V的則必須在壓力指示儀表的輸入端并接一個精度在千分之一及以上、阻值為250Ω的電阻，然后再接入變送器的輸入。



　　2.多點紙記錄儀沒有記錄時輸入端如果開路則：1、不能再帶其他負載；2、改用其他沒有記錄時輸入阻抗≤250Ω的記錄儀。



　　3.管路的溫度過高，加緩沖管以散熱，使用前最好在緩沖管內先加些冷水，以防過熱蒸汽直接沖擊傳感器，從而損壞傳感器或降低使用壽命。



　　除了上述故障之外，壓力變送器還容易發生以下故障：



　　安裝問題



　　在蒸汽流量測量中，蒸汽主要涉及兩種，一種為外供蒸汽，一種為鍋爐的過熱蒸汽。外供蒸汽是經過減溫減壓后的蒸汽，溫度不高，且摻有大量水分，且需時用時不用，時刻根據用戶的要求改變蒸汽流量。在實際的流量測量過程中有時流量偏大有時流量偏小，非常不穩定，經常需要進行排污，每次排污后變送器的測量又準確了，但蒸汽管道的排污次數多了，又容易導致導壓管上各個接點漏汽。



　　在測量過熱蒸汽的使用中，發現最大的問題就是有時停機，重新開機后流量就會發生偏差，導致失準，且有時停下來后仍有少許流量顯示。一般變送器安裝位置低于測量管道。但在實際的安裝中，外供蒸汽流量的凝結罐與變送器都高于測量管道，且從節流裝置接出來的向下敷設至少1米的導壓管路也太短。



　　鍋爐的過熱蒸汽流量也存在著凝結罐與測量管道的高度不一致問題，導致凝結水的高度不平衡，引起了靜壓差。



　　導壓管堵塞問題



　　在壓力測量中，有時指示的壓力不隨工況而變化。打開排污閥后只有少量的污水后就沒水流出，這是由于水質或壓縮空氣中會帶有少量的浮塵，隨著水流而進入導壓管沉淀。日積月累的運行，導壓管的管壁會腐蝕積垢，出現堵塞現象。



　　變送器設備本身故障問題



　　在潤滑油壓力的測量中，由于潤滑油壓力信號參與停機聯鎖控制。潤滑油壓力變送器測量所得的信號傳輸給計算機，一方面進行顯示，另一方面此信號還通過程序比較，當壓力低于0.06MPa時，發出缺油停機信號停機。



　　從潤滑油壓力信號趨勢圖上看到壓力是瞬時直線下降而導致跳機的，檢查變送器后發現變送器的內部模塊損壞。雖然每年都對變送器進行定期的校驗，檢定合格后用于生產。由于變送器經過幾年的運行后，其精度、靈敏度、穩定性等性能指標都會逐漸降低，內部的膜片、集成塊也會損壞發生故障。



　　存在干擾問題



　　在空壓機排氣壓力的測量中，排氣壓力信號的波動較大。校驗變送器后符合精度要求，排除變送器本身的故障；檢查導壓管及接頭也沒有破損、漏氣，信號電纜的連接處接觸良好。但電纜的走向是通過高配室旁邊的電纜橋架引入控制室的。周圍存在著大量的電磁干擾。
