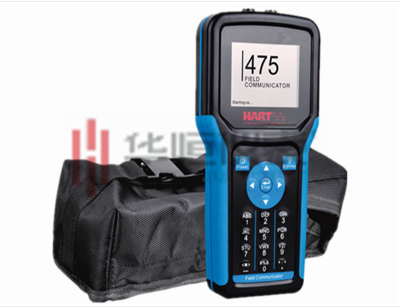

國產HART475A手操器是一種便攜式的終端(通用USB接口可與PC連機操作)，它與采用HART通信協議的儀表一起使用，對其進行設定，更改和顯示，它可監控輸入/輸出值和自診斷結果。設定恒定電流的輸出和調零。而且具有HART Moden功能,通過它與各廠家的上位機軟件配合使用可對儀表更全面的調整與維護.



　　國產HART475A手操器是一種便攜式的終端(通用USB接口可與PC連機操作)，它與采用HART通信協議的儀表一起使用，對其進行設定，更改和顯示，它可監控輸入/輸出值和自診斷結果。設定恒定電流的輸出和調零。而且具有HART Moden功能,通過它與各廠家的上位機軟件配合使用可對儀表更全面的調整與維護.與HART275,HART375,HART388,HART475兼容,可通訊1151,3051,EJA,ABB及其他HART協議的進口國產全部儀表,當系統開動或維持操作時，只要把HART通信器接在4~20mA通信信號線上，就可以使用。



　　國產HART475手操器操作：



　　特點



　　●在線監控和通信



　　通信期間，調制信號不會中斷4~20mA DC信號



　　●與采用HART通信協議的儀表可共用



　　HART通信器能與采用HART通信協議的所有儀表一起使用



　　●操作方便



　　大顯示屏幕(4行，每行18個字符)，采用中文顯示，用戶看了一目了然，設定和更改方便



　　●信息自診斷/保護功能,自檢查功能,格式化密碼保護,低電壓報警顯示,標準技術規格,裝置的技術規格



　　適用儀表：ROSEMOUNT1151,ROSEMOUNT3051 ABB日本富士YOKOGAWA EJA(帶HART通信協議)等進口壓力變送器,安科中泰ATE1151,3051,DS-1151，DS-3351 HK1151,HK3151等國產智能壓力變送器



　　通信信號的連接：專用線纜，長1.2m(3.6ft),通信線：長度：1Km(0.62英里)(0.75~1.25mm?)



　　負載電阻：250~600Ω,負載電容：0.22uF以下,負載電感：3.3mH以下,與電源線的間距：15cm以上(避免平行走線)顯示：128*64點陣液晶顯示,控制：觸摸開關(4個方向鍵，23個功能鍵，一個電源開關)



　　電源：4只7號1.5V電池,尺寸：180*80*30mm(長*寬*高),重量：350g



　　西安國產手操器



　　國產HART475手操器操作：



　　功能說明,基本功能：



　　●設定、更改和顯示各種參數，HART通信●恒定電流輸出●調零



　　附加功能：



　　●格式化保護,需要輸入密碼才能進行格式化



　　●電池報警,LCD顯示的報警信息可提示電池電壓偏低,●LED背光



　　正常工作條件:環境溫度：-15~55℃,存儲條件：環境溫度：0~50℃



　　附件：



　　●通信電纜：壹根，分別帶一個彈簧夾。



　　●手提包,說明書(U盤一只)



　　基本使用



　　本通訊器適合HART協議智能壓力變送器的通訊操作，與HART275、HART375，HART475,HART388兼容，具有極好的兼容性，可通訊1151、3051、EJA、ABB及其他HART協議的進口儀表，完全兼容國產的各種智能壓力變送器。且具有HART Moden功能，通過它與各廠家的上位機軟件配合使用可對儀表更全面的調整與維護。



　　1.1安裝電池組(操作前請先關機)



　　1、將現場通訊器正面向下放在平衡的地方，注意不要毀壞液晶屏。



　　2、推開電池蓋鎖，打開開后蓋更換電池。



　　1.2開機注意事項



　　在開機前，請確保以下幾點：



　　·該現場通訊器沒有物理機械損壞



　　·電池組已經裝好



　　·將現場通訊器連接到回路



　　啟動手操器



　　按住“開關"鍵，直到液晶屏亮，說明開機成功。



　　關閉手操器



　　按住“開關"鍵，直到液晶屏關閉，說明關機完成。



　　1.3鍵盤使用



　　開關鍵



　　該鍵用于啟動或關閉現場通訊器。



　　導航箭頭鍵



　　四個導航箭頭鍵供菜單選擇功能。



　　按→鍵進下一級菜單，按←鍵返回上級菜單，按↓↑鍵可以在菜單中切換。在字符數字輸入模式，←鍵可以作為退格鍵使用，→鍵用作確認健。



　　修改鍵



　　對于可以修改的內容，液晶的zui下面一行會自動顯示“修改"字樣，此時按修改鍵即進入修改頁面。



　　退出



　　在字符數字輸入模式，液晶zui下面一行出現“退出"選項，此時按該健即退出輸入界面。



　　字符數字鍵盤



　　字符數字鍵盤可以輸入字符、數字以及其他符號，例如標點符號等。他有字符和數字兩種輸入模式，現場通訊器能根據需要，自動選擇輸入模式。



　　在字符輸入模式，若要輸入數字，直接按數字所在的鍵盤，若要輸入字符，根據字符在鍵盤上的位置，先輸入“左"、“中"、“右"中的一個鍵，再按字符所在的小鍵盤。例如要輸入字符“T"，先按“中"鍵，再按字符數字4鍵盤。
