智能差壓變送器的功能是非常強大的，應用也非常的廣泛，其中用它來做液位方面的測試，控制液體的液位就是其中典型的應用類型之一。那么智能差壓變送器怎么調整水位呢？



　　1.方便測液位

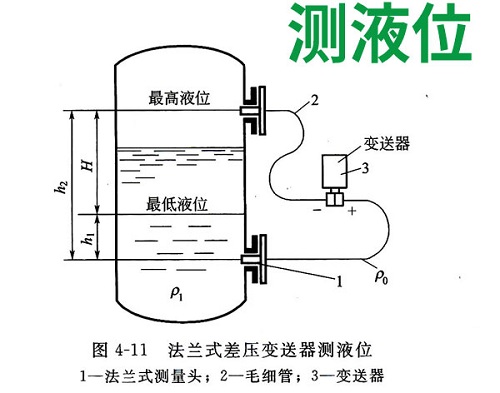

　　智能差壓變送器的類型很多，而其中專門測量液位的就是智能差壓液位變送器，這種變送器有兩個長長的毛細取壓管，我們稱之為雙法蘭。



　　2.利用液體重力差



　　把變送器的高壓端由于蒸汽凝結，始終處于充滿水狀態，保持壓力恒定，而低壓側測量管（位于圖下方）與容器組成聯通器，其壓力隨容器內液位的變化成線性變化。設△P為變送器接收到的差壓信號，P0為容器內部壓力，P+為變送器正壓側壓力，P-為變送器負壓側壓力；ρ為容器內液體的密度；g為重力加速度；h1為工藝零點到容器上部取壓口的高度；h2為容器工藝液位；h為變送器到工藝液位零點的高度。



　　具體公式



　　P+=P0+ρgh1+ρgh



　　P-=P0+ρgh2+ρgh



　　△P=P+-P-=ρgh1-ρgh2



　　當液面由h2=0變化為h2=h1時，差壓變送器所測得的差壓由最大值變?yōu)?Delta;P=0，通過設置變送器，輸出電流由4mA變?yōu)?0m。所以通過這個輸出的壓力差值就可以換算成水位值了！



　　智能差壓變送器怎么調整水位



　　3.因溫度造成的誤差解決辦法

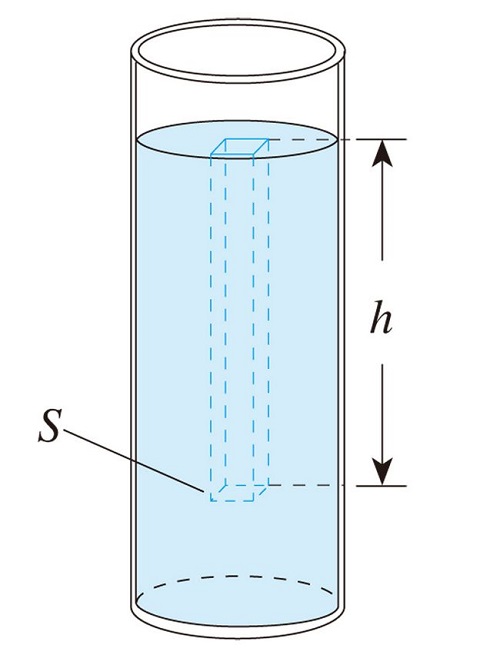

　　顧名思義差壓變送器所測量的結果是壓力差，即△P=ρg△h。而由于油罐往往是圓柱形，其截面圓的面積S是不變的，那么，重量G=△P·S=ρg△h·S，S不變，G與△P成正比關系。即只要準確地檢測出△P值，與高度△h成反比，在溫度變化時，雖然油品體積膨脹或縮小，實際液位升高或降低，所檢測到的壓力始終是保持不變的。如果用戶需要顯示實際液位，也可以引入介質溫度補償予以解決。



　　總之，智能差壓變送器測量水位，是其測量液位的一種場景，其原理是根據正確水的重力差而產生的壓力差，利用這個壓力值根據一系列公式進行計算可以得出具體的水位，這樣就可以通過壓力表的值和水位形成一個關系，進而精確控制水位了。而實際使用過程中，溫度可能對液體產生熱脹冷縮的物理現象，所以可以增加溫度補償?shù)姆椒ń鉀Q。雖然差壓變送器測液位看似簡單，實際不同場景要求的注意細節是不一樣的，尤其是在一些重要的化工，精確計算的工業里面，沒有專業技術的維護人員是難以確保其被正確使用的。
